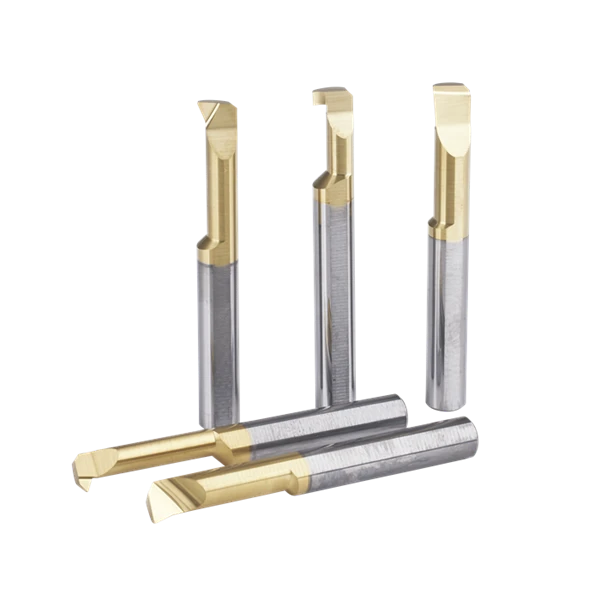

Інструменти для мікророзточування серії GPT розроблені для-загальної обробки сталевих компонентів. Виготовлені з високоякісного твердого сплаву, ці точні свердлильні інструменти забезпечують стабільну продуктивність і високу якість поверхні для розточування вуглецевої сталі, легованої сталі, сірого чавуну та мідних сплавів.

Ключові характеристики

Обробка сталі-загального призначення

Оптимізована геометрія для ефективного розточування компонентів з вуглецевої та легованої сталі з твердістю нижче 35HRC, що забезпечує надійну роботу в повсякденному виробництві.

Мікро-точне розточування

Призначений для розточування мікро{0}}діаметрів із жорсткими допусками. Геометрія TR (трапецієподібний радіус) забезпечує точне внутрішнє торцювання та чистове розточування.

Цементований карбід преміум-класу

Виготовляється з високоякісного карбіду-вольфраму-на основі цементованого сплаву, що використовує повний ланцюг виробництва вольфраму SW для чудової зносостійкості та довговічності інструменту.

Багато-можливість використання матеріалів

Хоча серія GPT оптимізована для сталі, вона також добре працює з сірим чавуном, ковким чавуном і мідним сплавом, забезпечуючи універсальність для різних заготовок.

Придатність матеріалу заготовки

Матеріал заготовки	Придатність
Вуглецева сталь, легована сталь (<35HRC)	Найбільш підходить
Легована сталь, інструментальна сталь (35-48HRC)	Підходить
Нержавіюча сталь	Не рекомендується
Сірий чавун, ковкий чавун (<35HRC)	Найбільш підходить
Литий алюмінієвий сплав (Si<12%)	Не рекомендується
мідний сплав (<>	Підходить
Термостійкий суперсплав (<>	Не рекомендується
Титановий сплав (<>	Не рекомендується
Загартована сталь (45-55HRC)	Не рекомендується
Загартована сталь (55-60HRC)	Не рекомендується

Технічні характеристики продукту

Параметр	Значення
Специфікація	GPT-TR40R20L15
Розмір	TR D4 * R0,2 * 15 * 50 * d4
Тип інструменту	Інструмент для мікророзточування (сталь класу P -)
Матеріал заготовки	Сталеві деталі S48C (HRC 26)
Швидкість різання	125 м/хв (5000 об/хв)
Швидкість подачі	0,03 – 0,05 мм/об
Глибина різання (ae)	0,05 мм
Спосіб охолодження	Масляне охолодження / Зовнішнє охолодження
Метод різання	Суцільне внутрішнє облицювання / Чистове розточування
Матеріал підкладки	Цементований карбід (карбід вольфраму)

Випадок застосування

Специфікація:GPT-TR40R20L15

Розмір:TR D4 * R0,2 * 15 * 50 * d4

Заготовка:Сталеві деталі S48C (HRC 26)

Швидкість різання:125 м/хв (5000 об/хв)

Швидкість подачі:0,03 – 0,05 мм/об

Глибина різання:ae=0.05 мм

Охолодження:Масляне охолодження / зовнішнє охолодження

Метод:Суцільне внутрішнє облицювання / Чистове розточування

У цьому застосуванні мікророзточувальний інструмент GPT-TR40R20L15 досяг стабільного кінцевого розточування деталей зі сталі S48C зі швидкістю різання 125 м/хв зі швидкістю подачі 0,03–0,05 мм/об. Метод масляного охолодження ефективно керував теплом у зоні різання, забезпечуючи точність розмірів і високу-якісну обробку поверхні під час безперервної внутрішньої обробки. Пов’язані продукти.
